電気自動車のヒューズ：タイプ、選択、安全性の考慮事項

電気自動車（EV）は、二酸化炭素排出量を削減するための世界的な取り組みと持続可能な輸送への移行に牽引されて急速に進歩しています. EVテクノロジーが増殖するにつれて、効果的な安全メカニズムがさらに重要になります。障害.

この包括的なガイドでは、EVの定義、タイプ、選択基準、標準、失敗の原因、および将来の傾向を調査して、エンジニア、デザイナー、EV愛好家が情報に基づいた決定を下すのに役立ちます{.

定義とコア関数

電気自動車のヒューズは、過度の電流の流れを中断し、EV電気システムを保護し、火災または機器の損傷のリスクを最小限に抑える安全装置です{. .。過酷な機械的、熱、環境ストレス.

EV電気システム内の主要な役割

ヒューズが電気自動車に不可欠な重要な場所：

高電圧バッテリーパック：主なバッテリーの保護、高電流の急増または障害の中断.

トラクションモーター回路：モーターを駆動するために高出力配達を保護する.

オンボードチャージャー（OBC）：グリッドからバッテリーへの充電中の障害の分離.

DC-DCコンバーター：過電流からの電圧変換回路のシールド.

補助回路：固定照明、インフォテインメント、HVAC、および低電圧サブシステム.

これらのそれぞれで、ヒューズは防御の最後のラインとして機能します - 何かがうまくいかない場合、ヒューズの制御された障害は電流の流れを中断し、熱暴走やシステムの火災.などのより深刻な結果を防ぎます

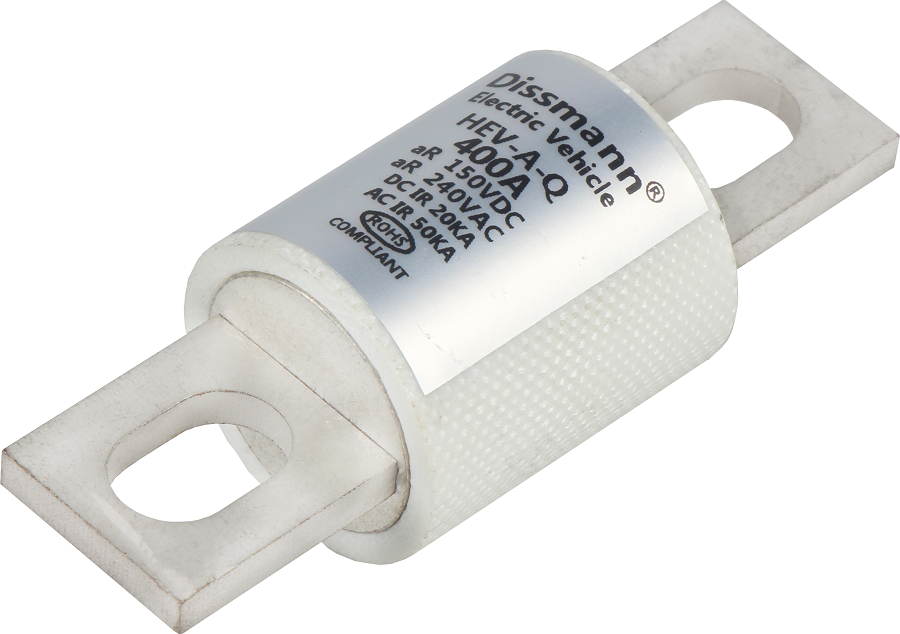

高電圧DCヒューズ

高電圧DCヒューズは主にEVトラクションバッテリーシステムで使用され、400VDCから1000VDC .の定格で、短絡または過電流イベント中に迅速な回路保護を提供し、バッテリーパックと接続されたシステムが安全であり続けることを保証します.仕様には以下が含まれます。

• 定格電圧：500VDCから1000VDC
• 定格電流：50A〜800A
• 壊れる容量：30-50 ka dcまで

これらのヒューズは、電気自動車アプリケーションのIEC 60269-7およびUL 248-20標準でテストされています.

半導体保護融合

半導体保護は、インバーター、IGBT、およびEVトラクションモーターコントロールに使用されるMOSFETモジュールなどの敏感なパワーエレクトロニクスを保護します{.}それらが特徴です。

• 半導体接合部を保護するための非常に速い作用特性
• Let-Sthroughエネルギーを最小限に抑えるI²T値が低い
• 最大1000VDCまでの電圧評価

適切な半導体ヒューズの選択により、電気障害.中の費用のかかるインバーターまたはモーターコントローラーの故障が防止されます。

低電圧補助融合

EVは主に高電圧ヒューズを使用していますが、以下などの補助システムに従来の低電圧ヒューズ（12V – 48V）も組み込まれています。

• 照明回路
• インフォテインメントシステム
• 低電力制御モジュール

これらは、従来の自動車ブレードヒューズと形式が類似していますが、EV固有の振動と温度基準を満たす必要があります.

電圧と電流定格

適切な電圧と電流定格を選択することは、EV Fuseの信頼性の基本です。

• 電圧定格：最大システム電圧、e . g . 500 VDCまたは800VDCバッテリーパック.を超える必要があります。
• 現在の評価：.の温度を考慮して、適切な安全マージンを持つ連続負荷電流を超える必要があります。

容量要件を破る

破壊容量は、EVアプリケーションの場合は.を破壊せずに、ヒューズが安全に中断できる最大障害です。

• 典型的な要件：20kaから50ka DCの破壊容量
• 大容量のバッテリーシステムにおける短絡保護に重要です

侵害能力要件を満たしていないことは、障害中の壊滅的なバッテリーとシステムの損傷を危険にさらします.

時間電流特性

EVヒューズは、高速ブロウと時間遅延のタイプで利用できます。

• 高速ブラウ：融解時間を最小限に抑えた敏感な半導体保護に最適.
• 時間遅延：モーターや容量荷重などの突入電流の回路に適しています。

正しい特性を選択すると、システムの連続性を維持しながら保護が保護されます.

温度誘発と熱に関する考慮事項

高温は、ヒューズの現在のキャリー容量を減少させます. eVバッテリーコンパートメントは85〜125度.に達する可能性があります。

• 操作温度でヒューズ電流定格を調整するためにメーカーの脱線曲線に相談してください{.
• ヒューズ熱耐久性が車両の下部またはバッテリーエンクロージャー環境と一致するようにします.

ヒューズタイプとアプリケーション

重要な基準には次のものがあります。

過電流および短絡イベント

EVヒューズの障害はしばしば次のようです。

• ヒューズ定格を超える持続的な過電流
• ヒューズ容量を超えた断層電流を持つ短絡イベント

適切なシステム設計とヒューズ選択これらのリスクを軽減.

機械的振動とサーマルサイクリング

EVは、特にモータードライブユニットとバッテリーパックの近くで、重要な機械的振動とサーマルサイクリングを経験します{.これらの条件は次のことです。

• ヒューズ要素のマイクロクラッキング
• 接触抵抗の増加につながるターミナルの緩み
• ヒューズ寿命を減らす物質的な疲労

スマートヒューズと監視統合

新しいスマートヒューズは、電流、電圧、温度のリアルタイム監視用のセンサーを組み込みます.利点は次のとおりです。

• 予測的なメンテナンスと早期障害検出
• アクティブな保護ステータス監視により、システムの安全性が向上しました
• 車両診断およびテレマティクスとのデータ統合

スマートヒューズテクノロジーは、インテリジェントコンポーネントと接続コンポーネントのより広範なEV電化傾向.と一致しています。

高度な材料とナノコンポジットヒューズ

ナノコンポジットや高温伝導性セラミックなどの高度な材料に関する研究は、次のことを目指しています。

• ヒューズ温度耐性を高めます
• 機械的振動抵抗を強化します
• 高速度容量を維持しながら、ヒューズサイズを縮小します

これらのイノベーションは、コンパクトで高出力密度のEVデザインをサポートしています.

EV Fuse選択の重要な基準チェックリスト

実際の回路電圧を決定し、必要な破損容量を決定します。ヒューズ電圧と破壊電流を実際のバッテリー/システム仕様.と一致させる

マージンで定格電流を指定します。サーマルデレート曲線を使用して、ピーク負荷と安全マージンを検討します.

時間電流の特性と一致します：アプリケーションによって口述された高速または遅い作動タイプを選択.

振動と衝撃耐性を確保する：AEC-Q200または同様の.に認定されたEVテストのヒューズを好む

適合と統合を評価します：ヒューズホルダーとのサイズ、取り付け、互換性を確認.

標準のコンプライアンスを確認してください：常に関連する国際認定でヒューズをリクエストします.

次世代のEVのスマート機能を評価する：必要に応じて、診断、再設定可能、またはスマートヒューズを備えた将来のプルーフ345.

電気自動車のヒューズは、EVシステムの安全性と信頼性を確保する上で重要な役割を果たします{.ヒューズタイプ、選択基準、障害、および将来のテクノロジーは、エンジニアがEV業界が成長し続けるにつれて堅牢なEV保護システムを設計し、スマートな融合と柔軟性材料を促進するためのナノクロジウムの材料を設計するために堅牢なEV保護システムを設計するようになります。車両.

電気自動車のヒューズは、単純な犠牲装置以上のものです。それらは、EV電気の安全性と信頼性の基礎を形成します.バッテリーテクノロジー、モーター、および高速充電の急速な進化は、ヒューズパフォーマンス、小型化、インテリジェンス.エンジニアリングチームの前例のない需要を置きます。

電気自動車を計画、指定、または維持するとき：

評判の良いメーカーからの高度で認定された、アプリケーション固有のヒューズを優先.

ガイダンスのための最新の国際基準に頼る.

完全なシステム環境の要因 - 電気、機械的、ソフトウェアの最適な安全性とパフォーマンス.

インテリジェントなヒューズテクノロジーと継続的な標準開発により、電気自動車回路保護の将来はさらに安全性、効率、統合がさらに高いことを約束し、持続可能な輸送の次の時代を支持します

EVヒューズの寿命は何ですか？

EVフューズは通常、適切に選択および取り付けられたときに車両の寿命を維持します{.しかし、熱サイクリングと振動は寿命を減らすことができ、定期的な検査{.}を必要とすることができます

EVヒューズはリセットできますか？

いいえ. eVフューズは、回路保護.を復元するために吹き飛ばされると、再び保護デバイス.を交換する必要があります。

バッテリーパックに適した電気自動車ヒューズを選択する方法は？

バッテリーパックの電圧、最大連続電流、障害電流の断片的要件、温度誘導、およびEV融合標準のコンプライアンスを考えてみましょう（IEC 60269、UL 248）.

EVヒューズは通常の自動車ヒューズと違いますか？

はい. eVヒューズは、12-48 vdc .で動作する標準の自動車ヒューズとは異なり、高電圧（最大1000VDC）、高電流、および堅牢な熱/機械的持久力用に設計されています。
